小型系统显微镜使用说明之三
小型系统显微镜的孔径光阑调节
孔径光阑决定了照明系统的数值孔径。照明系统的数值孔径和物镜的数值孔径相匹配,可以提供更好的图像分辩率与反差,并能加大景深。

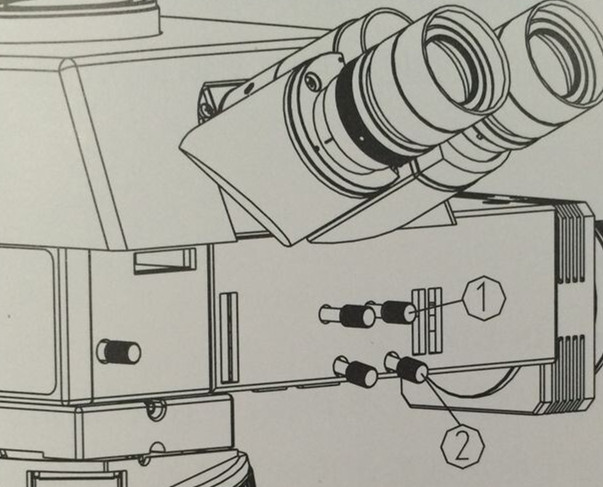

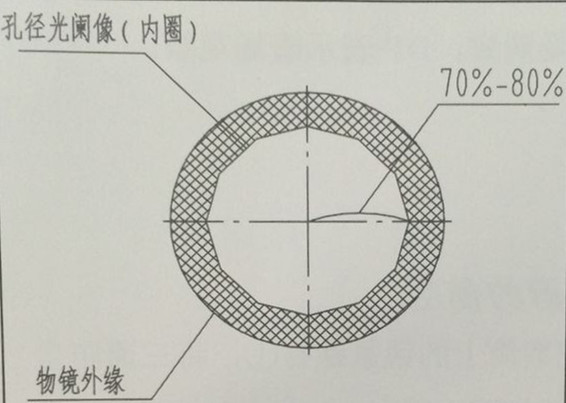

孔径光阑大小的变化方向与视场光阑相同,通过调节孔径光阑调节杆①来控制光阑的大小调节左右两个孔径光阑调中螺钉②,可以将孔径光阑的像调到孔径中心,必要时,取下目镜,从目镜筒中观察,调节孔径光阑调节杆①,直到见到如图21所示的图像,来调节比例。(如图21,22)
图21
图22
小型系统显微镜的滤色片使用
使用滤色片,可使图像的背景光线更加适宜,以提高图像的衬度。(如图23)

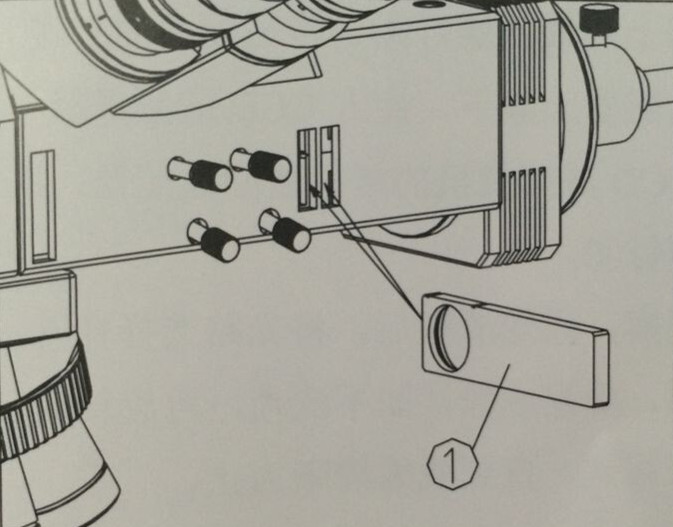

将滤色片插片①按图示方向,正面朝前插入照明系统的插槽内。
滤色片有绿、蓝、红三种颜色。
★不使用滤色片时,应将随机附带的空插片插入此槽内。
图23
小型系统显微镜的简易偏光装置的使用

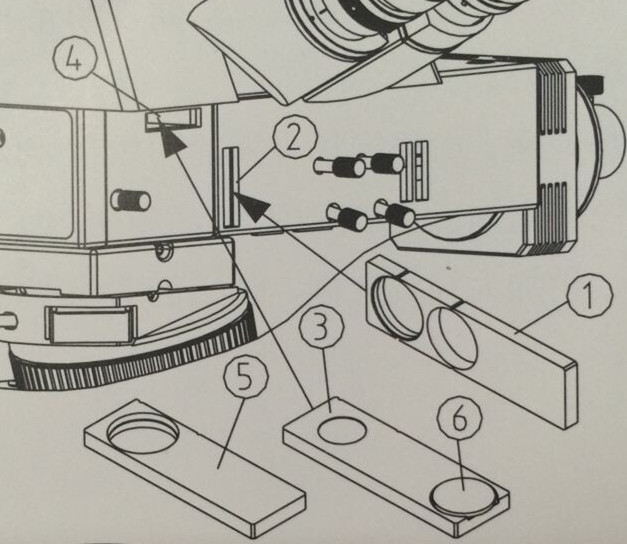

简易偏光装置包括起偏镜和检偏镜(如图24)
(1)将起偏镜插片①按图示方向,正面朝前插入照明系统的起偏镜插口②中。(使用起偏镜时,应将滤色片拔出)。
(2)将360度旋转检偏镜插片③或固定式检偏镜插片⑤按图示方向,正面朝上插入照明系统的检偏镜插口④中,插到底为止。
(3)360度旋转式检偏镜对零时(或使用固定式检偏镜)起、检偏镜处于呈正交状态。
(4)拨动旋转式检偏镜拨盘⑥可以改变偏正光的正交状态。
图24
小型系统显微镜明暗场的切换
◎适用于WX40机型

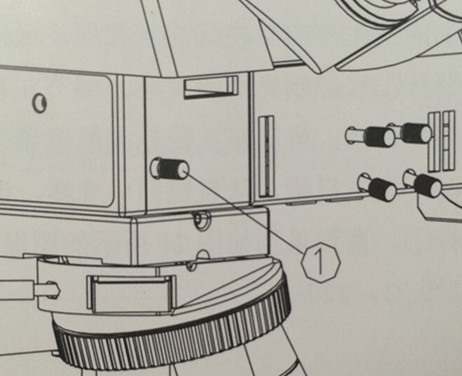

系统明暗场可通过拉杆①来切换,当拉杆推到最里面时,系统处于明场观察,反之系统处于暗场观察。(如图25)
★暗场照明时,应将孔径光阑和视场场光阑开到最大。
★BF表示明场观察,DF表示暗场观察。
图25
小型系统显微镜CTV适配器的使用

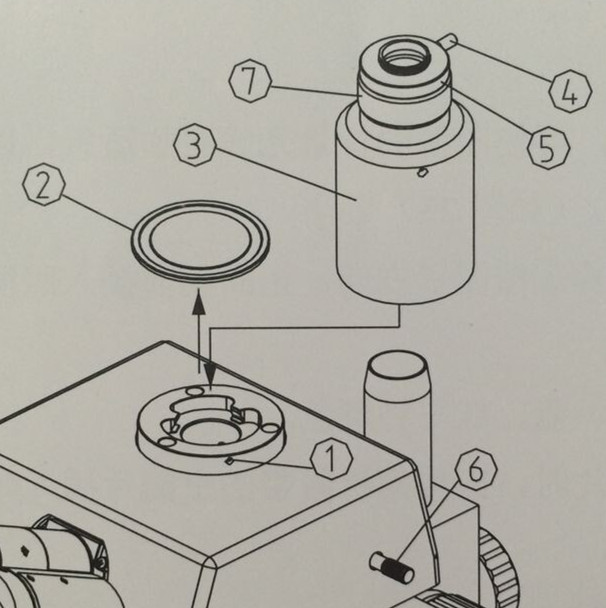

(1)松开三目观察筒上的锁紧螺钉①,将三通防尘盖②取出。(如图26)
(2)取下适配器③两端的防尘盖,将适配器按图示方向装入三通接口,旋紧锁紧螺钉①。(3)松开适配器上的锁紧螺钉④,将适配器的C型接口⑤从适配器上取下,旋入CCD或摄像机,再将装有CCD或摄像机的接口装回适配器,并旋紧锁紧螺钉④。
(4)进行双目观察,成像清晰后,将光路选择杆⑥拉到最外面,观察成像,如不清晰,可旋转调节旋筒⑦来调焦,直到成像清晰为止。
图26
小型系统显微镜DIC组件的使用
(1)在明场观察下,使用10×或20×物镜对标本进行调焦,使标本成像清晰。
(2)将起偏镜和检偏镜都推入到光路中,保证起、检偏镜处于正交状态,即视场为最暗。

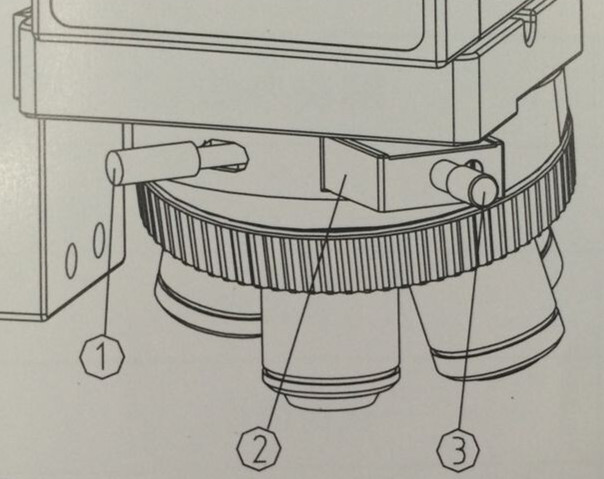

(3)松开转换器前面的锁紧螺钉①拔出防尘插板,然后将DIC棱镜②正面朝上插入槽内,并插到底,拧紧锁紧螺钉①。(图27)
(4)通过调节微调旋钮③使视场内的干涉色趋于一致,选择适合观察的背景干涉色,使微分干涉相衬的像达到最佳效果,即浮雕效果最为明显。
(5)微调旋钮③可以控制背景干涉色从灰白到紫红色不断变化。
★同时可调节孔径光阑,使反差的效果达到最佳。
★因微分干涉相衬灵敏度高,制片表面不能有污物和灰尘;具有双折射性的物质,不能达到微分干涉相衬镜检的效果。
图27
