高品质的部件设计，简单灵活的配置组合，强大的金相检测功能——MXFMS是观测大尺寸或较厚样品的推荐选择。



---

性能特点



■ 所有光学部件均经过特殊处理并镀有特殊膜层

■ 灵活紧凑的结构，适应各种环境下的显微观察

■ 长工作距专业金相物镜，高倍物镜采用半复消技术

■ 各种观察方法下都能得到清晰锐利与高对比度的显微图像



---

技术规格



型号	MXFMS	MXFMS-BD
可选观察方法	明场/斜照明/偏振光/DIC	明场/暗场/偏振光/DIC
光学系统	无限远色差校正光学系统
目镜	PL10X/22平场高眼点目镜
物镜	OLIP无限远长工作距明场金相物镜	OLIPBD无限远长工作距明暗场金相物镜
观察筒	30°铰链式三目，分光比，双目：三目=100：0或50:50，单边视度可调±屈光度，瞳距调节范围54-75mm	正像观察筒，25°铰链式三目，分光比，双目：三目=100：0或0:100，单边视度可调±5屈光度，瞳距调节范围54mm-75mm
转换器	5孔内倾式明场转换器，带DIC插槽	5孔内倾式明暗场转换器，带DIC插槽
底座	B5大平板底座，底座320mmX260mmX16mm，立柱高280mm，直径32mm
显微镜镜体	粗微调同轴，粗调行程32mm，微调精度0.002mm,，带防止下滑的松紧调节装置
反射照明器系统	带可变视场光阑与孔径光阑，均可调中心；带滤色片插槽与偏光装置插槽；带斜照明切换拉杆	带可变视场光阑与孔径光阑，均可调中心；带滤色片插槽与偏光装置插槽；带明暗场切换装置
光源	15V150W卤素灯冷光源电源箱，光强连续可调；单光纤软管（550mm/1000mm/1500mm）
摄影摄像附件	1/2CTV，1xCTV，均可调焦，数码相机及中继镜
偏光及DIC附件	起偏镜，固定式/360°旋转检偏镜，DIC插板



---

MXFMS--独立的金相检测系统

不同于传统的金相显微镜，舜宇MXFMS选择了紧凑的结构设计，外观小巧轻便，操作更为灵活。B5大平板底座以及粗微调同轴托架，克服了常规金相显微镜无法观察较厚样品的限制。集成了明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能，可根据实际应用进行选择。



MXFMS--大型设备的视觉系统

集成多种观察方式及专业的金相显微技术，灵活精巧的设计使MXFMS成为可安装于大型机械设备中的专业金相显微镜。可作为大尺寸LCD面板或PCD线路板生产设备或检测设备的视觉系统。通过摄影摄像接口，可将图像输出至监视器或计算机，方便快速检测。

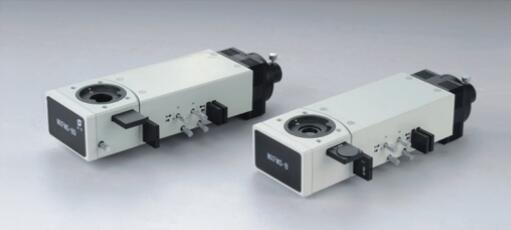

不同的照明器可供选择

明场反射照明器：带可变视场光阑和可变孔径光阑，中心可调，带斜照明机构。

明暗场反射照明器：带可变视场光阑和可变孔径光阑，中心可调。带明暗场切换机构。

光源采用外置式15V150W卤素灯箱，并用光纤连接。

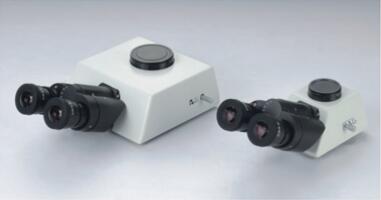

宽枧场铰链式三目观察筒

正像铰链三目观察筒，所成像的方位与物体实际方位一致，物体移动的方向跟像面移动的方向相同，便于观察与操作。铰链式三目观察筒，采用紧凑型倒像光路设计，结构轻巧，便于安装与减轻机体重量。



超长工作距金相物镜

全新设计的超长工作距物镜，采用半复消色差技术，并使用多层宽带镀膜技术，使整个视场内的成像清晰锐利，色彩自然，明亮舒适。

超长的工作距离设计，50X的有效工作距离达到7.8mm， 100X物镜也达到了2.1 mm,大幅拓展了应用领域，5X、 10X、 20X 物镜的设计，通过精选材料及优化设计，使DIC微分干涉观察的性能非常出色。

同步设计了全套明暗场两用物镜，暗场照明亮度比传统暗场物镜提高2倍以上。

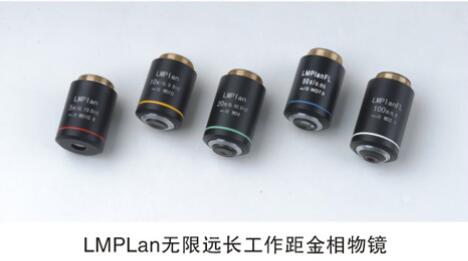

型号	倍率	数值孔径(N.A.)	工作距离(mm)	盖玻片厚度(mm)	齐焦距离(mm)	共轭距(mm)
LMPIan无限远长工作	5X	0.15	10.8	0	45	∞
	10X	0,30	10
	20X	0.45	4
	50X	0.55	7.8
	100X	0.8	2.1

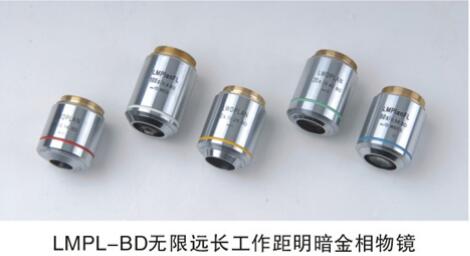

型号	倍率	数值孔径(N.A.)	工作距离(mm)	盖玻片厚度(mm)	齐焦距离(mm)	共轭距(mm)
LMPIan - BD无限远长工作距明暗场金相物镜	5X	0.15	11	0	45	∞
	10X	0.3	9.5
	20X	0.45	3.4
	50X	0.55	7.5
	100X	0.8	2.1



摄影摄像附件

在三目观察筒上，可以配接摄影摄像装置，将双目观察到的图像输出至监视器或计算机，进行图像分析、处理、保存或传送。

使用专用的C接口与中继镜，可以和数码相机联接，快速进行拍照，并获取图像。



偏光及DIC附件

将起偏镜及检偏镜插入照明器的插槽内， 即可进行简易偏光观察。

在正交偏光的基础上，插入DlC棱镜，可进行DIC微分干涉相衬观察。DIC技术可以使物体表面微小的高低差产生明显的浮雕效果，大幅提高图像对比度。

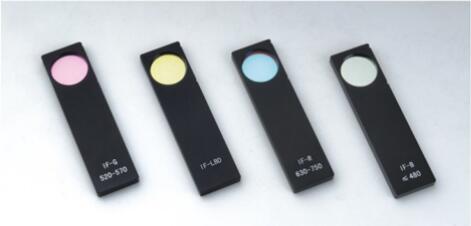

多种干涉滤色片可选

LBD日光型滤色片，能将光线过滤成自然日光的颜色，图像背景柔和亮白。

根据具体工业检测的需要，可以选择其他颜色的滤光片来对光线光谱进行调节，以获得更好的图像效果。
