沃德普视频拍照显微镜操作说明
沃德普视频拍照显微镜,输出频率60Hz。另外为方便用户使用,还提供以下基本功能:

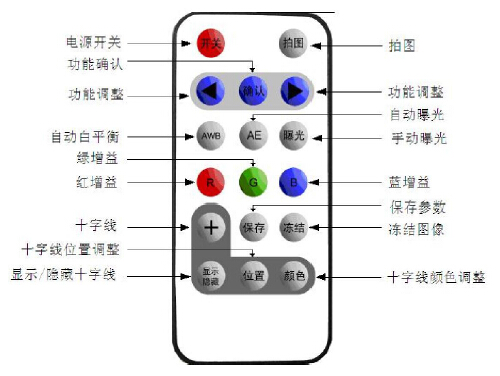

本系统通过遥控器控制,共设置了十七个按钮,请参看上图。
1、手动曝光调节
曝光调节用来调节视图的亮度,有效调节范围为1~4093(建议使用1050)。调节方法:
A:按曝光键,屏幕右上角出现当前曝光数值;B:通过左右键来调整曝光数值;C:调整完毕后,再按“OK”键,这时,屏幕右上角显示的曝光数值消失,曝光调整结束。
2、自动曝光调节
为方便调节亮度,此相机添加了自动曝光功能。在不进入任何调节功能或者只显示十字线的情况下,按AE键,就进入自动曝光模式,图像右上角会显示“AE”字样,它会随着外界光源变化自动调节曝光值,以达到比较合适的亮度。当图像亮度很暗或者很亮时,自动曝光可能要较长的时间才能达到合适的亮度,请耐心等待。若想关闭自动曝光,再按AE键即可。
3、自动白平衡调节
该功能用来做颜色调节。在不进入任何调节功能或只显示十字线的情况下,按AWB键,就进入自动白平衡模式,图像右上角显示“AWB”字样。当调节完成后会自动退出白平衡功能,“AWB”字样消失。但光源的亮度不宜过高,只要把光源的亮度调到正常值,并且要注意白平衡后要按保存键,以免断电后下次开机时没有办法恢复到先前的设置。(不同的光源要分别做白平衡)
注意:为了达到比较好的调节效果,要做到以下两点:
(1)在做自动白平衡时,要将相机对着白纸或其它白色背景的场景来做,若相机接在视频显微镜上,可直接对着光源来做。
(2)当图像亮度过高或过低时,应先做曝光调节。
4、RB增益调节
RB增益用来调节视图的颜色,有效范围0~63。调节方法与曝光基本相同。
A、屏幕上下键,分别对应红、蓝增益按键;
B、选择其一后,屏幕右上角可显示相应的字符及数值;
C、例如,图像右上角出现“R:44”字样,表明当前对红增益进行调节,数值是44,通过左右键来调节参数值;
D、调节完毕后,按OK键,结束调整。图像右上角显示的相应字符消失,结束调整。
5、图像冻结功能
该功能用来暂停视图显示,方便对当前图像进行分析。
在不进入任何调节功能或只显示十字线的情况下,按冻结键,当前图像就会冻结,图像右上角显示“FREEZE”字样。再按冻结键或OK键,退出冻结功能。
6、十字线功能
本系统提供了相互独立的八条十字线(四横四竖),可以任意的改变其位置、颜色,并可以决定显示哪几条十字线,调节方法:
A、按十字线键,默认情况下十字线在屏幕最上端和最左端,同时十字线绿色指示灯亮;
B、如果屏幕上没有或者只有几条十字线,不足8条时,说明其它的十字线已经被隐藏起来,现在我们要显示出所有的十字线。请按位置键,图像右上角出现例如“L1:0260”等字样,L1代表当前选中直线,呈虚线显示,后面的数字代表目前直线所在平面的位置,通过左右键可调整直线的位置,调节其它十字线按上下键进行切换,实现直线间的选择切换;按OK键,结束调整;
C、按位置键选择某条直线后,再按显示隐藏键,可实现直线的出现与隐藏,按OK键,结束调整;
D、按位置键选择某条直线后,再按左右键,可以用来改变十字线颜色,系统中共设置了“黑、白、红、蓝、绿、紫、青、黄”八种颜色。按OK键,结束调整。
7、保存参数功能
该功能用来保存在使用时所调节好的各种参数,包括曝光值,RGB增益值,十字线的位置、颜色及是否显示的信息等。断电后下次使用时,这些参数默认加载,不需要再重新调节。
调节方法:按保存键即可
8、拍图功能
本款相机新增拍图功能,通过SD卡,可存储格式为BMP的图片。按拍图键,抓取图像。
9、黑白模式调节
屏幕上未显示十字线的状态时,按位置键可实现黑白和彩色模式的切换。
10、高清模式调节
屏幕上未显示十字线的状态时,按颜色键可实现高清和普通模式的切换。
显示器的调节:
选“Menu”键,界面上会出现菜单选项,通过DOWN和UP健选择各项功能,本设备建议对比度为55-60之间,亮度值为40-45之间,这样观察的效果较佳。但客户也可根据所观察的产品来调节各项参数。
