明视野及相差显微镜的调节步骤
文章出处:网责任编辑:作者:沃德普人气:-发表时间:2014-09-30 10:27:00
明视野显微镜的调节
明视野显微镜的照明光源较为简单,不管使用的是相差聚光器还是微分干涉差聚光器,它们都设计有兼顾明视野显微镜用的“0”挡或“A”档位。该挡位设有可变光阑(孔径光阑),可在明视野显微镜的观察或显微摄影调节光阑时使用。使用时只要将有可变光阑档位(“0”或“A”挡)的聚光器和观察转盘(目镜的下方)转到“0”位,按柯勒照明法调好显微镜即可。
相差显微镜的调节
1)换上相差聚光器(phasecontrast-2,LWD)及相差物镜(Ph);将聚光器转盘放到“0”(或选“A”挡,但需将光阑开至最大);将观察盘转到“0”处。
2)调出柯勒照明。
3)将聚光器转盘放到“PhL挡;转入4×物镜并对标本聚焦。
4)将观察盘转到“B”处;转动调焦“杆”使相板直接在物镜的焦点处成像。
5)如相板与环状光不重合,可先将环状光调中螺丝松开并调节左、右螺旋“杆”使相板将环状光完全遮挡住(图1)

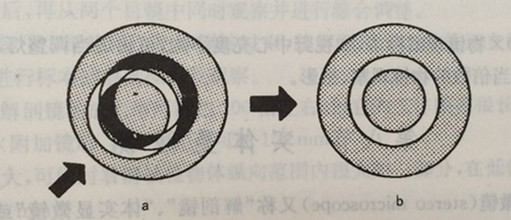

图1相差显微镜光源的调节
a光环与相板未吻合;b光环与相板相吻合
6)转出伯氏透镜,选择相应倍数的物镜及聚光器挡进行观察、摄影。
