铝产品加工过程中的金相组织检验及表面形貌观察
  对于铝及铝合金的分析检测最主要的手段为金相组织检验及产品表面形貌检验，我国的大多数铝及铝合金加工企业都陆续引进了金相显微镜及扫描电镜来武装公司对产品检测技术的能力。

1、使用金相显微镜进行金相检验
  铝及铝合金金相检验的重要内容是检验铝合金在加工过程中形成的不良组织，如铸造铝硅合金中的针状共晶硅、铸造铝合金中的针孔及各类宏观缺陷，加工铝合金中加工缺陷、铸造机形变铝合金热处理过程中产生的过热过烧组织等。这些不良组织会显著恶化铝合金的性能，必须通过金相检验来判断铝合金制品的质量，探讨各种缺陷的形成原因，从而改进工艺，提高制品的质量。因而金相检验是铝合金制品质量控制的重要手段。
  例如铸造铝合金中铝硅合金系列，铝硅共晶体中的Si一般呈粗大针状分布，会降低合金的力学性能。为此采用变质处理来提高该合金系列的综合性能，经过良好变质处理后，共晶硅得到细化。


图1为亚共晶铝硅合金356-F变质处理，两样品都用0.5%HF酸侵蚀，100x下观察。

（a）在未经变质处理的铝硅共晶合金的枝晶间，硅颗粒呈网状分布；
（b）添加0.025%的Na进行变质处理后，硅颗粒变得更小而且边角更圆。

  对于铸造铝合金的金相检验内容有：铸造铝硅合金的变质效果的评定，铸造铝硅合金热处理过烧组织的评定，铸造铝铜合金晶粒度的评定。
  对于变形铝及铝合金制品的金相检验内容有：铸锭的显微组织检验、加工制品淬火及退火试样检验、高温氧化、包覆层、铜扩散以及晶粒度检验。以及铝合金中的各种组成相和金属间化合物。

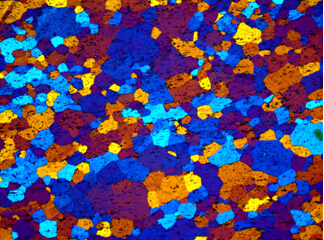

图为光学显微镜下退火铝，200x
