工业显微镜光学用语
文章出处:网责任编辑:作者:沃德普人气:-发表时间:2014-08-04 10:18:00
1、视场数(F.N.)和实际视场
视场数(F.N.)指以毫米为单位限定样本成像范围的目镜光阑直径。通过目镜实际看到的圆区尺寸通称实际视场(F.O.V)。可用下式求出:
F.O.V=目镜视场数/物镜倍率(mm)

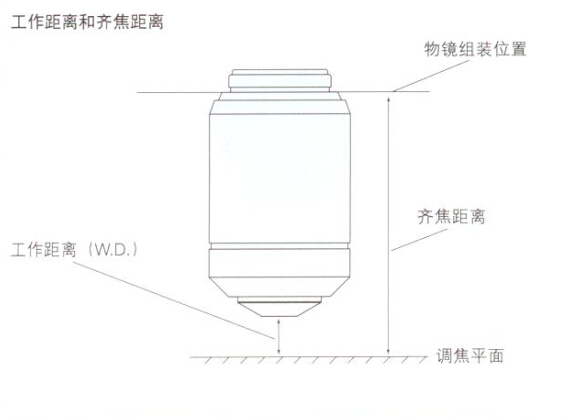

2、工作距离(W.D.)
工作距离指样本调准焦点时的物镜前缘与样本表面(或物镜使用盖玻片时,与盖玻片订面)之间的距离。
3、齐焦距离
这是物镜组装平面与样本之间的距离。
UIS2(无限远校正)物镜齐焦距离的设计为45mm。
4、物镜焦距与倍率之间的关系
UIS2物镜的倍率表示,是指对于成像透镜的焦距(180mm)的倍率。
M(ob)=成像透镜焦距/f
M(ob):物镜倍率
f:物镜焦距
