下面由沃德普显微镜跟大家讲解一下聚光镜的调节步骤跟用人工光照明对于人工光源要求。



聚光镜的调节：



1.调节聚光镜光轴与显微镜光轴重合如果聚光镜光轴偏离中心，则照明不均匀，将导致显微镜分辨率下降。



    对于一些简单的学生用显微镜如直筒显微镜，聚光镜是固定式的，光轴已在装配时予以调整好。但对于一些较复杂的显微镜，为了满足不同显微术的要求，聚光镜做成可以调节的。



调节方法如下：



    载物台上置一标本，对标本进行调焦，然后缩小聚光镜的光阑孔，拔去目镜，在目镜筒端面套一纸罩，中心戳一小孔，用眼睛通过小孔向镜筒中观察，可以看到缩小了的可变光阑孔（多边形）与物镜的孔径光阑孔（圆孔），旋转调中螺丝，使可变光阑孔与物镜的光阑孔同心，打开可变光阑，插上目镜，若视场内照明不均匀，则可重新调节反光镜。



2.聚光镜上下的调节



低倍观察时，应降下聚光镜，使照明光束充满视场；高倍观察时，应使聚光镜升到最上端。



3.聚光镜可变光阑的调节



    可变光阑的调节对象的反差有明显的影响，不正确的使用常是导致象对比度下降或分辨率下降或颜色失真的最主要原因。

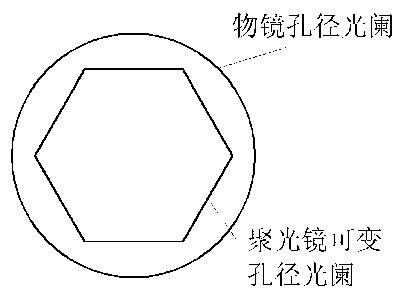

    把目镜从镜筒上取下来，用眼睛直接观察可变光阑，调节可变光阑孔的大小，使可变光阑的大小为物镜光阑的2/3?3/4，最为恰当，见图4—6。此时并不降低物镜的分辨率，但可以增加反差。



    反之，若可变光阑孔大于物镜光阑孔，即眼睛直接观察不到可变光阑，则成象对比度将明显下降；若可变光阑开得很小，则成象景深将会明显增加，但标本线条变粗，物镜分辨率下降，甚至出现颜色失真现象。





图4—6



    利用天然光照明往往受到自然条件的限制，光线的强度依季节、时刻和天气而有显著的差别，因此，不能常成为良好的光源。



用人工光照明对于人工光源要求：



a、 光源发光效率高，色温高；



b、 光源强度可以调节；



c、   光源位置的高低、前后等可以调节；



d、   光源发热程度不太高。



    因此，用低功率的溴钨灯做光源较为合适。



    用人工光源照明，为了使照明均匀，大多数采用库勒照明方式。
