金相显微镜是怎么调节落射照明的呢？很多人都不清楚这个操作，或者随便的操作，这样会损伤到显微镜的，沃德普下面就给大家介绍一下显微镜的落射照明部分及如果操作。

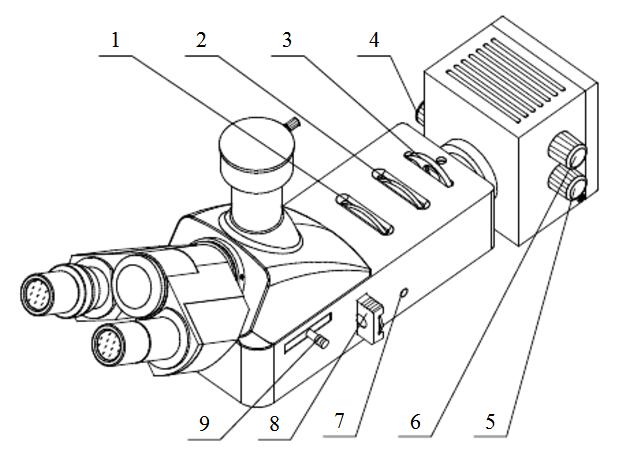

落射照明器部分，见图一：



图一



1.视场光栏调节手轮



2.孔径光栏调节手轮



3.滤色片转盘



4.聚光镜调节手轮



5.灯泡横向调节手轮



6.灯泡纵向调节手轮



7.视场光栏调中螺钉



8.起偏器



9.检偏器



    （1）落射照明器上接近灯箱的是孔径光栏，它的大小改变可引起像的衬度变化。



    （2）落射照明器的调中



    A.把一张白纸放在载物台面上，把任一物镜从转换器上取出，然后旋转转换器使此空位置于光路之中。



    B.打开电源，调节亮度调节旋钮，获得足够的照明亮度。

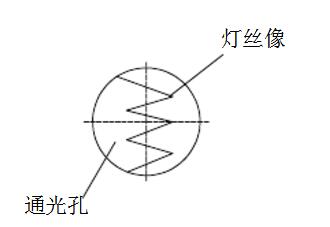

    C.白纸上会出现灯丝的像，如果灯丝的像没有对中，关小孔径光栏，调节灯泡横向调节旋钮使灯丝像对中，直到获得清晰的灯丝像为止。见图二。



图二



    （3）.调焦使成像清晰。若视场亮度不均匀，可适量调节灯泡竖直方向调整旋钮或调节聚光镜调节旋钮。



    （4）.若视场光栏不对中，先把视场光栏关小，然后取出视场光栏两侧的胶塞，用专用工具插入调节视场光栏调中螺钉，使视场光栏中心与视场中心重合，然后打开视场光栏即可进行观察。



    （5）.滤色片转盘里包含绿色、黄色、蓝色滤色片和磨砂玻璃。可根据需要推入，以获得满意的衬底。

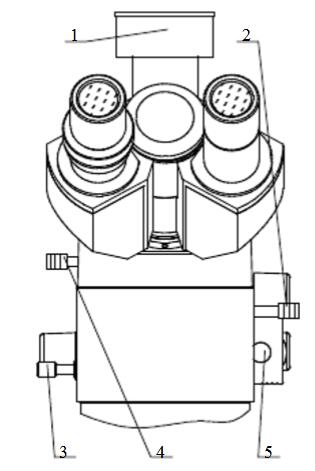

    （6）.三目头右上部的观察/摄像功能切换推杆是用来选择目镜观察或摄影。本仪器的摄影装置采用100%透光摄影，以满足更高要求的摄影需求。见图三。



图三



1.摄像口



2.检偏器



3.落射/反射照明功能切换开关



4.观察/摄影功能切换推杆



5.起偏器
