金相显微镜的作用主要是扥洗研究材料内部组织的形貌特征，这也是金相微分析的主要方法之一，通过金相显微观察、研究材料的组织形貌、晶粒大小、非金属夹杂物、氧化物和硫化物等在组织中的数量及分布情况，分析研究材料的组织及其化学成分（组成）之间的关系，确定各类材料经不同加工工艺处理后的显微组织，以判别材料的质量。



    下面沃德普就给大家介绍一下金相显微镜的成像原理、显微镜的构造和金相显微镜操作注意事项：

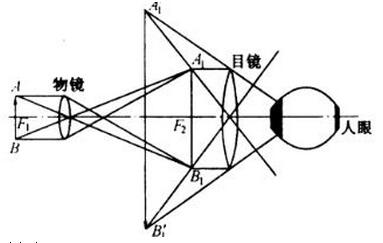

1.成像原理。显微镜的基本原理如图所示，光学系统由物镜和目镜组成。对着被观察物体的透镜为物镜，对着人眼的透镜为目镜。被观察物体AB放在物镜前焦点F1略远一点的地方。物镜使物体AB形成放大的倒立实相A1B1，目镜再把A1B1放大成倒立的虚像A1'B1'，它正在人眼明视距离处，及距人眼250mm 处，人眼通过目镜看到的就是这个虚像A1'B1' 。



2.显微镜的构造。金相显微镜的种类和类型很多，最常见的形式有台式、立式和卧式三大类。金相显微镜通常由光学系统、照明系统以及机械系统三大部分组成，有的显微镜还附带有照相摄影装置。



3.显微镜操作和注意事项。金相显微镜是贵重的精密光学仪器，在使用中必须十分爱护，自觉遵守显微镜的操作规程。



 ① 选择适当载物台，将试样放在载物台上；



 ② 按观察需要，选择物镜和目镜，转动粗调焦手轮，升高载物台，并将物镜和目镜分别装在物镜转换器及目镜管上；



 ③ 将灯泡的导线插入5V或6V变压器上，并把变压器与电源相接，使灯泡发亮；



 ④ 转动粗调焦手轮6，使载物台下降，待看到组织后，再转动微调焦手轮7直至图像清晰为止；



 ⑤ 缩小视场光阑，使其中心与目镜视场中心大致重合，然后打开视场光阑，使其像恰好消失于目镜视场之外；



 ⑥ 根据所观察试样的要求，调整孔径光阑的大小。



    舜宇CX40M作为改良型金相显微镜，整合了舜宇销量机型XYM、MX4R及最新研发的RX50M研究级金相显微镜的多项技术优势，并根据市场需求重新优化配置整体性能。



 CX40M以优异的成像性能、舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。
