微分干涉差显微镜的装置
微分干涉差显微镜也因厂家产品的型号和制作方式的不同,其用法及调整步骤也不相同。但因工作原理相同,总的调节方法相差并不大。微分干涉差显微镜的主要配件为:微分干涉差/相差聚光器、渥拉斯顿棱镜中间镜筒、平场消色差物镜和调中望远镜。
1.微分干涉差/相差聚光器
微分干涉差/相差聚光器(DIC/phasecontrast)的主要作用除了向显微镜提供干涉差光源外也有几挡可提供相差光源(图5-15)聚光器上除供10×、20×、40×、100×物镜使用的相应干涉差挡位光源外,通常也兼备1OX和40×相差用环状光挡位,同时也具有供明视野显微镜使用的“0”挡光源(内装可变孔径光阑)。使用时应在柯勒照明的基础上将某一倍数的物镜与相应倍数的光源挡相匹配。某些倒置显微镜的聚光器因特殊需要所提供的环状光孔有4×、10×、20×、40×和“0”挡。

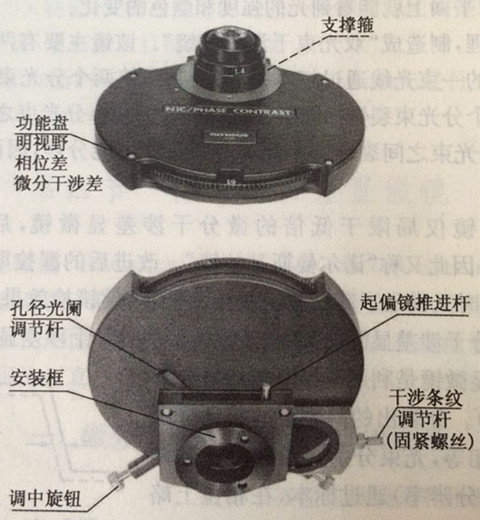

图5-15相差/干涉差聚光器
2.渥拉斯顿棱镜中间镜筒
在使用某些显微镜时,“微分干涉差”中间镜筒应装在显微镜物镜的上方。中间镜筒中装有第二组渥拉斯顿棱镜和检偏镜。当将中间镜筒的滑块推入时用于微分干涉差功能,调节干涉旋钮可使波长在0~700m之间变化,从而得到不同的干涉色。拉出滑块时为空挡,可用于其他方式的显微镜。因偏光装置具有方向性,安装渥拉斯顿棱镜中间镜筒时应注意对准定位标记(图5―16)。

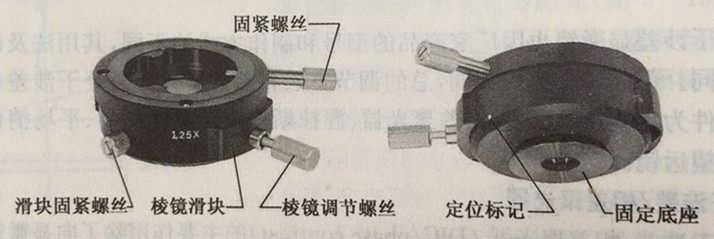

图5-16渥拉斯顿棱镜中间镜筒
3.起偏镜
起偏镜与干涉条纹装置均装在干涉差聚光器下方的滑块上,使用时应将其推入光路。拉出后也为空挡,可用于其他方式的显微镜。
4.调中望远镜
调中望远镜(CT)与相差镜相同,它除用于相差物镜的合轴调节外也用来校正干涉条纹。
