概略显微镜的光学技术用语
1.视场数(F.N.)和实际视野 视场数(F.N.)指以毫米为单位限定试样成象范围的目镜光阑直径。通过目镜实际看到的圆区尺寸通称实际视野(F.O.V),可用下式求出∶ |

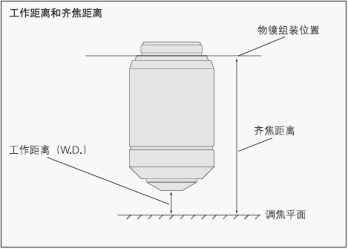

2.工作距离(W.D.) 工作距离指试样调准焦点时的物镜前缘与试样表面(或物镜使用盖玻片时,与盖玻片顶面)的距离。 |
3.齐焦距离 这是物镜组装平面与试样(或物镜使用盖玻片时,同一平面与盖 玻片顶面的距离)。 UIS2/UIS(无限远校正)物镜齐焦距离设计为45毫米。
|
4.物镜焦距与倍率之间的关系 下式表示了物镜焦距与倍率之间的关系。 M(ob): 物镜倍率 f: 物镜焦距 UIS2/UIS光学系统的成象透镜焦距为180毫米。 |

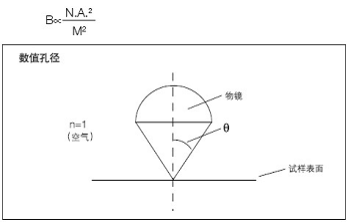

5.数值孔径(N.A.) 数值孔径是判断物镜性能(分辨率、焦深和亮度)的关键要素。 数值孔经(N.A.)以下式计算。 n=试样与物镜之间介质的折射率(空气: n=1、油: n=1.515) θ: 光轴与离物镜中心最远的折射光形成的角度。 显微镜的视野亮度(B)由与物镜倍率(M)相关的下式求出。 数值孔径(N.A.)越大,物镜倍率越低,则以孔径、倍率的平方 值亮度会增加。
|
6.分辨率 物镜的分辨率由其分辨对象的两线或两点的能力测出。分辨率越大,两线或两点之间仍可区别的最小距离即越小。数值孔径 (N.A.)越大,分辨率即越高。 分辨率公式,一般采用下式测定分辨率:
λ: 使用的波长或辐射(λ=0.55μm用于可见光) N.A: 物镜数值孔径 例:MPLFLN为100倍(N.A.0.90)、λ为0.55微米时
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
7.放大倍率 7.1通过目镜观察(通过双目镜筒观察) M(bino)=M(ob)×M(oc) M(bino): 双目镜筒观察的总倍率 M(ob): 物镜倍率 M(oc): 目镜倍率 7.2用视频显示器观察 视频显示器总倍率: M(video monitor)=M(ob)×M(video adapter)×显示器倍率 * M(video monitor): 视频显示器总倍率 M(ob): 物镜倍率 M(video adapter): 视频适配器投影倍率 *请参见表2“显示器倍率”。 表1 成像装置尺寸
上表为标准成像装置尺寸,请确认成像装置尺寸,以进行精确计算 表2 成像装置尺寸和显示器倍率
英寸↔毫米换算表: 1英寸= 25.4毫米= 25.4×1000微米 1毫米= 0.03937英寸 |
