按像差校正程度来分类的物镜有哪些
文章出处：网责任编辑：作者：人气：-发表时间：2019-05-07 10:55:00
显微镜物镜是显微镜中重要的光学部件，主要是利用光线来使被测物进行第一次成像，所以会直接影响到成像的质量。而物镜的类型可以从不同的角度来划分，沃德普仪器今天要给大家介绍的是按像差校正程度来分类的物镜有哪些？
1.消色差物镜（Achromatic objective）:
这是常见的物镜，外壳上常有“Ach”字样。这类物镜仅能校正轴上点的位置色差（红，蓝二色）和球差（黄绿光）以及消除近轴点慧差。不能校正其它色光的色差和球差，且场曲很大。
2.复消色差物镜（Apochromatic objective）：
复消色差物镜的结构复杂，透镜采用了特种玻璃或萤石等材料制作而成，物镜的外壳上标有“Apo” 字样 ，这种物镜不仅能校正红绿蓝三色光的色差，同时能校正红，蓝二色光的球差。
实际上，复消色差物镜不仅能校正红、绿、蓝三色光的色差，而且再同一焦点平面上成像，达到消除“剩余色差”（又称二级色谱）的效果，所以色差的校正实际上等于可见光的全部波区，但二级色谱的放大率色差仍然存在。当其与简单组合目镜配用时，这些残存的色差会使影像边缘略带色彩。因此，需要与补偿型目镜配合使用。复消色差物镜对于光源无任何限制，白光照明也可得到良好的效果。若加入蓝色或黄色滤光片效果更佳。
由于对各种象差的校正极为完善，比相应倍率的消色差物镜有更大的数值孔径，因此不仅分辨率高、图像质量好，而且有更高的有效放大率。复消色差物镜的性能很高，适用于高级研究镜检和显微照相。它的景深要比其他物镜小，价格昂贵。
3．半复消色差物镜（Semi Apochromatic objective）：
又称氟石物镜，物镜的外壳上标有“FL”字样。在结构上透镜的数目比消色差物镜多、比复消色差物镜少。成像质量上，远比消色差物镜好，接近于复消色差物镜。能校正红蓝二色光的色差和球差。可用于荧光观察，是比较高级的物镜。
就象差校正程度而言，半复消色差物镜介于消色差与复消色差物镜之间，但其他光学性质都与复消色差物镜接近。其售价较低，常用来替代复消色差物镜，使用时最好与补偿型目镜相配合。
4. 平场物镜（Plan objective）：
平场物镜一般标有“PLAN”字样。在物镜的透镜系统中增加了一块半月形的厚透镜，以达到校正场曲的目的。平场物镜的视场平坦，更适于镜检和显微照相。
5. 平场消色差物镜（Plan Achromatic objective）：
平场消色差物镜常标有“A-PLAN”字样。是在红蓝色差校正的基础上，对场曲做了进一步校正，因此图像平直，使视野边缘与中心能同时清晰成像。

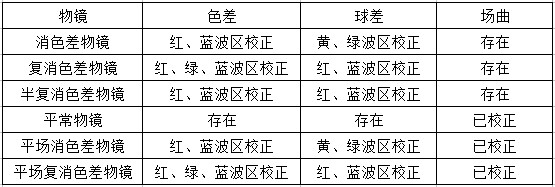

消色差物镜、平常消色差物镜的色差校正为红、蓝两个波区，球差校正仅为黄、绿两个波区，仍然存在其他波区的色差和球差。但一般低倍放大时影响不大。鉴于其黄绿波区校正较佳，宜使用黄绿光作为照明光源，或加红色滤光片。
6.平场复消色差物镜（Plan Apochromatic objective）：
平场复消色差物镜除进一步做场曲的校正外，其他像差校正程度与复消色差物镜相同。使用复消色差物镜成像的平坦程度不如消色差物镜，而平场复消色差物镜可使映像清晰、平坦、进一步提高成像质量。
另外，还有平场半复消色差物镜（Plan Semi Apochromatic objective）、超平场物镜（外壳标有“S PLAN”）、超平场复消色差物镜（外壳标有“S PLAN APO”）、消象散物镜（Anastigmatic objective）等。
