XJZ金相显微镜的视场光阑与孔径光阑的调节
文章出处:网责任编辑:作者:沃德普人气:-发表时间:2014-09-04 09:32:00
XJZ金相显微镜视场光阑的调节
XJZ金相显微镜视场光阑限制进入聚光镜的光束直径,从而排除外围的光线,增强图像反差。当视场光阑的成像刚好在视场外缘时,物镜能发挥最优性能,得到最清晰的成像。

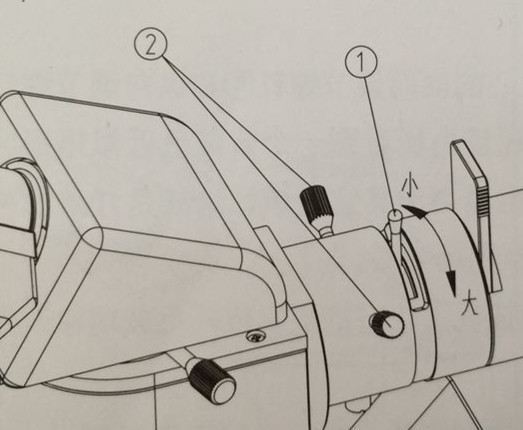

(1)把视场光阑调节拨杆①拨到最左端,即把视场光阑开到最小。
(2)通过目镜观察,此时能在视场内看到视场光阑的成像。

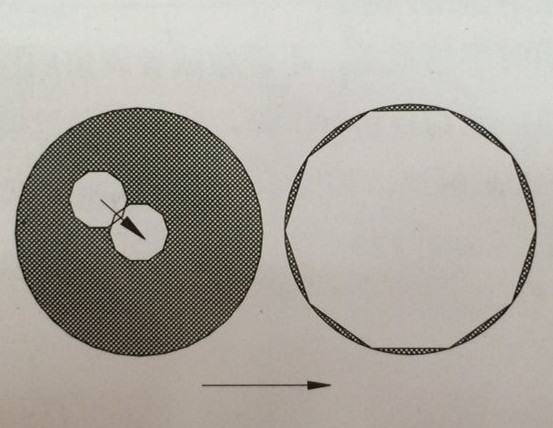

(3)调节左右两个视场光阑调中螺钉②,将视场光阑的像调到视场中心。(如图1)
(4)逐步打开视场光阑,如果视场光阑的图像和视场内切,表示视场光阑已正确对中了。(如图2)
(5)实际使用时,稍加大视场光阑,使它的图像刚好与视场外切。
XJZ金相显微镜孔径光阑的调节
XJZ金相显微镜孔径光阑决定了照明系统的数值孔径。照明系统的数值孔径和物镜的数值孔径相匹配,可以提供更好的图像分辩率与反差,并能加大景深。

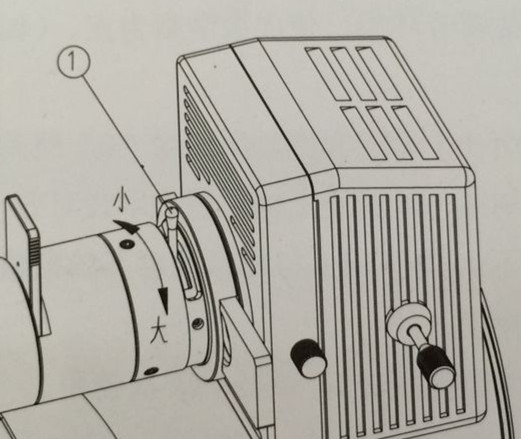

孔径光阑大小的变化方向与视场光阑相同,通过调节孔径光阑拨杆①来控制光阑的大小。(如图3)
实际使用时,可根据被观察样品成像反差的大小,来相应调节孔径光阑的大小,以观察舒适,衬度良好为准。
(图1)
(图2)
(图3)
