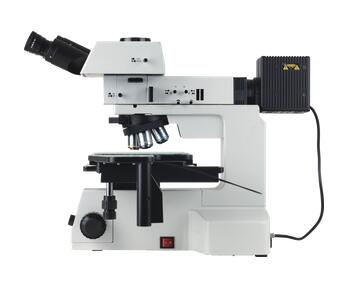

灵活的系统组合、卓越的成像性能、稳定的系统结构，MX4R系列专业应用于工业检测及金相分析领域，各操作机构根据人机工程学设计，大限度减轻使用疲劳。模块化的部件设计，可对系统功能进行自由组合。集成了明场、斜照明、偏光、DIC微分干涉等多种观察功能，可根据实际应用，进行功能选择。



---

性能特点



■ 采用无限远色差校正光学系统

■ 长工作距、明暗场两用平场消色差物镜，成像清晰、像面平坦

■ 配备反射式柯拉照明系统，为不同倍率的物镜提供均匀充足的照明

■ 正像三通观察筒，30°倾斜，极大的提高了观察的舒适性与操作的适应性

■ 配备了4寸带离合器的机械平台230X215mm，行程105mmX105mm，可快速移动

■ 舒适人机工程学设计，高刚性镜筒，“Y”型底座，调焦机构采用前置式操作控制，精微调同轴

■ 光源采用宽电压数字调光技术，具有光强调定与复位功能

■ 可选配摄影摄像装置、简易偏光装置、干涉滤光片、测微尺等附件，拓展应用领域



---

技术参数



配  置	参    数
型  号	MX4R		MX4R（透反）
光学系统	无限远色差校正光学系统
观察方法	明场/斜照明/偏振光/DIC		明场/斜照明/偏振光/DIC/透射光
观 察 筒	30°铰链式三目，分光比，双目：三目=100：0或50：50
目  镜	PL10X/22平场高眼点目镜
转 换 器	5孔内倾式转换器，带DIC插槽
物  镜	无限远长工作距明场金相物镜5X   LMPL5X /0.13     WD10.8mm
	无限远长工作距明场金相物镜10X  LMPL10X /0.25    WD10mm
	无限远长工作距明场金相物镜20X  LMPL20X /0.4     WD4mm
	无限远长工作距明场半复消金相物镜50X  LMPLFL50X /0.6  WD7.9mm
	无限远长工作距明场半复消金相物镜100X  LMPLFL100X /0.80   WD2.1mm （选配）
调焦机构	粗微调同轴、粗调行程33mm，微调精度0.001，带粗调机构上限位及松紧调节装置。内置90-240V宽电压变压器，单路电源输出
载 物 台	4英寸机械移动平台,低手们粗微同轴调节,平台面积230X215mm,移动范围：105X105mm,含金属载物台板，右手位X、Y移动手轮，配平台接口			4英寸机械移动平台,低手们粗微同轴调节,平台面积230X215mm,移动范围：105X105mm,含玻璃载物台板，右手位X、Y移动手轮，配平台接口
显微镜镜体	粗微调同轴、粗调行程33mm，微调精度0.001mm,，带粗调机构上限位及松紧调节装置。内置90-240V宽电压变压器，单路电源输出			粗微调同轴、粗调行程33mm，微调精度0.001mm,，带粗调机构上限位及松紧调节装置。内置90-240V宽电压变压器，双路电源输出
反射照明系统	带可变视场光阑与孔径光阑，均可调中心；带滤色片插槽与偏光装置插槽；带斜照明切换拉杆。单颗大功率5W LED，白色，光强连续可调
偏光附件	检偏镜可360度旋转，起偏镜和检偏镜均可移出光路
CTV接口	1X（标配）、1/2X（选配）
透射照明系统	/	单颗大功率5W LED，白色，光强连续可调。N..A.0.5聚光镜，带可变孔径光阑

---

• 安全、稳重的机架结构设计

工业检测级显微镜镜体，低重心、高刚性、高稳定性金属机架，保证了系统的抗震能力与成像稳定性。
其前置低手位粗微调同轴调焦机构，内置100-240V宽电压变压器，可适应不同地区的电网电压。底座内部设计有风循环散热系统，长时间使用也不会使机架过热。





• 反射照明器

单颗大功率5W白色LED照明，带斜照明机构。切换至斜照明时，可以使物体表面不同材质部分呈现立体图案，增加观察的对比度与视觉效果。



• 高性能物镜转换器

MX4R转换器采用精密轴承设计，转动手感轻巧舒适，重复定位精度高，物镜转换后的同心度也得到较好的控制，根据需求可配置不同孔位的转换器。



---

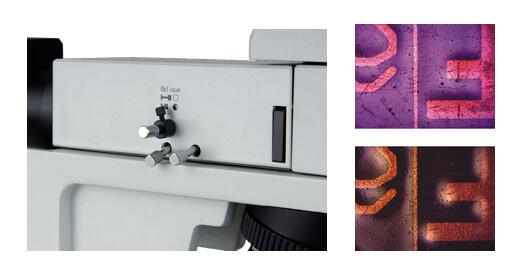

斜照明

使用斜照明，可以使物体表面不同材质部分呈现立体图案，增加观察的对比度与视觉效果。斜照明功能只限于MX4R-MX4R（透反）机型。





明场观察（透射）

5W大功率LED，配以N.A.0.5聚光镜，可以透照明下，观察LCD彩色液晶显示屏，器件框架边缘等。

透射照明与反射照明为独立控制，即可同时亮，也可单独亮。

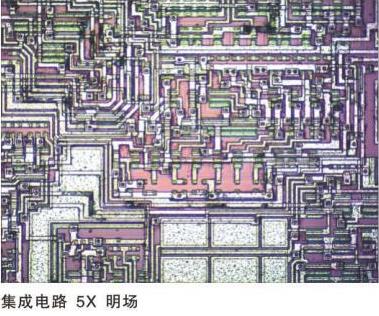

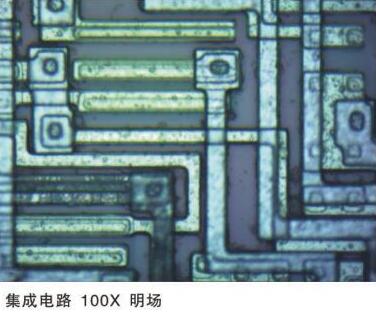

明场观察（反射）

远心坷拉反射照明系统，配以全新设计的无限远平场消色差长工作距金相物镜，从低倍到高倍，都能得到清晰、平坦、明亮的高画质显微图像。





简易偏光观察

将起偏器镜及检偏镜插板插入照明的指定位置，即可进行简易偏光观察。检偏镜可分为固定式和360°旋转式两种。





DIC微分干涉观察

在正交偏光的基础上，插入DIC棱镜，即可进行DIC微分干涉相衬观察。使用DIC技术，可以使物镜表面微小的高低差产生明显的浮雕效果，极大的提高图像的对比度。

5X、10X、20X专为DIC设计，使得整个视场的干涉一致，微分干涉效果非常出色，高倍物镜DIC效果也较好。
