  • 产品名称:MXFMS金相显微镜
  • 产品型号:MXFMS系列
  • 所属分类:金相显微镜
  • 发布时间:2018-03-20浏览次数:

高品质的部件设计,简单灵活的配置组合,强大的金相检测功能——MXFMS是观测大尺寸或较厚样品的推荐选择。




能特点



■ 所有光学部件均经过特殊处理并镀有特殊膜层

■ 灵活紧凑的结构,适应各种环境下的显微观察

■ 长工作距专业金相物镜,高倍物镜采用半复消技术

■ 各种观察方法下都能得到清晰锐利与高对比度的显微图像




技术规格



型号 MXFMS MXFMS-BD
可选观察方法 明场/斜照明/偏振光/DIC 明场/暗场/偏振光/DIC
光学系统 无限远色差校正光学系统
目镜 PL10X/22平场高眼点目镜
物镜 OLIP无限远长工作距明场金相物镜 OLIPBD无限远长工作距明暗场金相物镜
观察筒 30°铰链式三目,分光比,双目:三目=100:0或50:50,单边视度可调±屈光度,瞳距调节范围54-75mm 正像观察筒,25°铰链式三目,分光比,双目:三目=100:0或0:100,单边视度可调±5屈光度,瞳距调节范围54mm-75mm
转换器 5孔内倾式明场转换器,带DIC插槽 5孔内倾式明暗场转换器,带DIC插槽
底座 B5大平板底座,底座320mmX260mmX16mm,立柱高280mm,直径32mm
显微镜镜体 粗微调同轴,粗调行程32mm,微调精度0.002mm,,带防止下滑的松紧调节装置
反射照明器系统 带可变视场光阑与孔径光阑,均可调中心;带滤色片插槽与偏光装置插槽;带斜照明切换拉杆 带可变视场光阑与孔径光阑,均可调中心;带滤色片插槽与偏光装置插槽;带明暗场切换装置
光源 15V150W卤素灯冷光源电源箱,光强连续可调;单光纤软管(550mm/1000mm/1500mm)
摄影摄像附件 1/2CTV,1xCTV,均可调焦,数码相机及中继镜
偏光及DIC附件 起偏镜,固定式/360°旋转检偏镜,DIC插板




MXFMS--独立的金相检测系统

不同于传统的金相显微镜,舜宇MXFMS选择了紧凑的结构设计,外观小巧轻便,操作更为灵活。B5大平板底座以及粗微调同轴托架,克服了常规金相显微镜无法观察较厚样品的限制。集成了明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能,可根据实际应用进行选择。



MXFMS--大型设备的视觉系统

集成多种观察方式及专业的金相显微技术,灵活精巧的设计使MXFMS成为可安装于大型机械设备中的专业金相显微镜。可作为大尺寸LCD面板或PCD线路板生产设备或检测设备的视觉系统。通过摄影摄像接口,可将图像输出至监视器或计算机,方便快速检测。

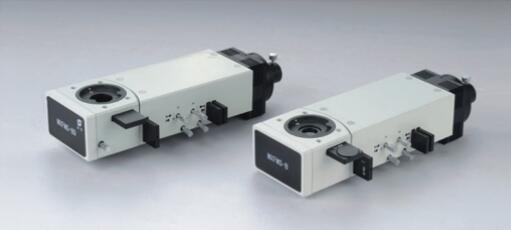

不同的照明器可供选择

明场反射照明器:带可变视场光阑和可变孔径光阑,中心可调,带斜照明机构。

明暗场反射照明器:带可变视场光阑和可变孔径光阑,中心可调。带明暗场切换机构。

光源采用外置式15V150W卤素灯箱,并用光纤连接。

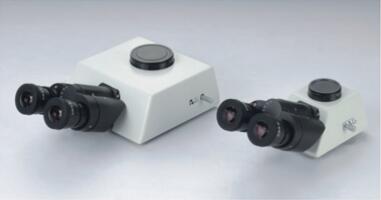

宽枧场铰链式三目观察筒

正像铰链三目观察筒,所成像的方位与物体实际方位一致,物体移动的方向跟像面移动的方向相同,便于观察与操作。铰链式三目观察筒,采用紧凑型倒像光路设计,结构轻巧,便于安装与减轻机体重量。

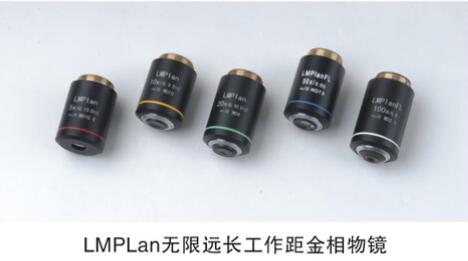

超长工作距金相物镜

全新设计的超长工作距物镜,采用半复消色差技术,并使用多层宽带镀膜技术,使整个视场内的成像清晰锐利,色彩自然,明亮舒适。

超长的工作距离设计,50X的有效工作距离达到7.8mm, 100X物镜也达到了2.1 mm,大幅拓展了应用领域,5X、 10X、 20X 物镜的设计,通过精选材料及优化设计,使DIC微分干涉观察的性能非常出色。

同步设计了全套明暗场两用物镜,暗场照明亮度比传统暗场物镜提高2倍以上。

型号 倍率 数值孔径(N.A.) 工作距离(mm) 盖玻片厚度(mm) 齐焦距离(mm) 共轭距(mm)
LMPIan无限远长工作 5X 0.15 10.8 0 45
10X 0,30 10
20X 0.45 4
50X 0.55 7.8
100X 0.8 2.1

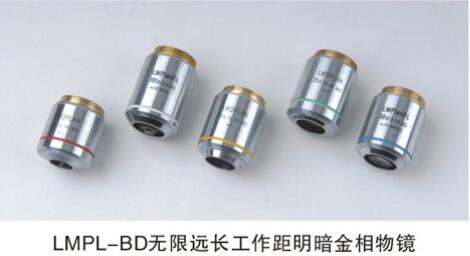

型号 倍率 数值孔径(N.A.) 工作距离(mm) 盖玻片厚度(mm) 齐焦距离(mm) 共轭距(mm)
LMPIan - BD无限远长工作距明暗场金相物镜 5X 0.15 11 0 45
10X 0.3 9.5
20X 0.45 3.4
50X 0.55 7.5
100X 0.8 2.1

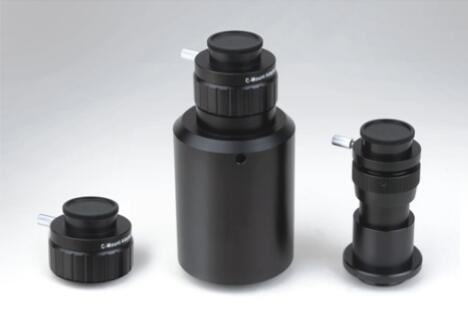

摄影摄像附件

在三目观察筒上,可以配接摄影摄像装置,将双目观察到的图像输出至监视器或计算机,进行图像分析、处理、保存或传送。

使用专用的C接口与中继镜,可以和数码相机联接,快速进行拍照,并获取图像。



偏光及DIC附件

将起偏镜及检偏镜插入照明器的插槽内, 即可进行简易偏光观察。

在正交偏光的基础上,插入DlC棱镜,可进行DIC微分干涉相衬观察。DIC技术可以使物体表面微小的高低差产生明显的浮雕效果,大幅提高图像对比度。

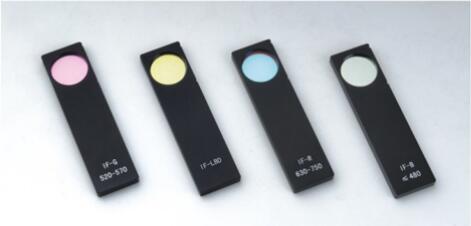

多种干涉滤色片可选

LBD日光型滤色片,能将光线过滤成自然日光的颜色,图像背景柔和亮白。

根据具体工业检测的需要,可以选择其他颜色的滤光片来对光线光谱进行调节,以获得更好的图像效果。
