检测PCB瑕疵及故障能使用显微镜检测吗

文章出处:网责任编辑:作者:人气:-发表时间:2018-10-13 09:05:00
    显微镜能检测PCB瑕疵吗?答案是肯定的,显微镜适用于广泛应用于电子、化工和仪器仪表行业观察不透明的物质。如金属太阳能板、集成电路、电子芯片、电路板、液晶板、镀涂层,及其它非金属材料,对一些表面状况进行研究分析的工作等。沃德普仪器下面就给大家介绍一下显微镜是如何检测PCB瑕疵的。

    PCB( Printed Circuit Board),中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。


    作为各种元器件的载体与电路信号传输的枢纽,PCB已经成为电子信息产品的最为重要而关键的部分,其质量的好坏与可靠性水平决定了整机设备的质量与可靠性。但是由于成本以及技术的原因,PCB在生产和应用过程中出现了大量的失效问题。

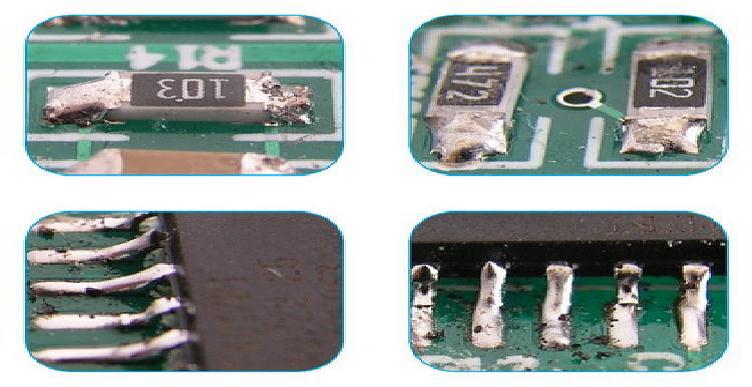

利用显微镜做外观检查

    外观检查就是目测或利用一些简单仪器,如体视显微镜、金相显微镜甚至放大镜等工具检查PCB的外观(视具体PCB大小尺寸情况而定),寻找失效的部位和相关的物证,主要的作用就是失效定位和初步判断PCB的失效模式。外观检查主要检查PCB的污染、腐蚀、爆板的位置、电路布线以及失效的规律性、如是批次的或是个别,是不是总是集中在某个区域等等。另外,有许多PCB的失效是在组装成PCBA后才发现,是不是组装工艺过程以及过程所用材料的影响导致的失效也需要仔细检查失效区域的特征。

PCB的修复方法

    在电脑上打开PCB线路板文件图,打开网络,找距离最近的,最容易被连到一块。特别注意QFP芯片及BGA脚部位。小尺寸阻零件焊接时一定要注意了,特别是电源滤波电容数量比较多,很容易造成短路。当然,有些时候也可能是元件本身是短路的。因此,最好在焊接前先将元件检测一遍。

    如果是人工焊接,要养成良好的习惯,首先,在焊接PCB线路板前要目视一遍PCB板,并用万用表检查关键电路是否短路。其次,每焊接完一个元器件(芯片)需要用万用表测试一下电源和地是否短路,此外,焊接时烙铁不要乱甩,如果把锡点甩到芯片的焊脚上,是不容易被查到的。当然,选择质量较好的PCB线路板厂家也是非常必要的。


 沃德普仪器认为以往PCB检测是用人工去检测的,由于可能PCB瑕疵太小比较难检测,导致漏检错检,导致出厂后部件故障,导致成本加重,厂家苦不堪言,然后现今很多企业用显微镜来检测,比人工检测快捷也检出率高,所以很多企业逐渐使用显微镜检测去替代人眼检测。
