反射式偏振光显微镜的结构时怎样的？其特点有哪些，反射式偏振光显微镜的应用又有哪些呢？今天沃德普仪器就给大家介绍一下，下面就一起来了解吧！



反射式偏振光显微镜的结构特点：



    ⑴金相显微镜的偏光装置  一般大型光学金相显微镜和部分台式金相显微镜均带有偏光装置等附件，可同时进行明视场，暗视场，偏光等观察。显微镜的偏光装置就是在入射光路和观察镜筒内各加入一个偏光镜而成。称前一个偏光镜为“起偏镜”，作用是把来自光源的自然光变成线偏振光；称后一个偏光镜为“检偏镜”，其作用是分辨被线偏振光照射于金属磨面后出射光的偏振状态。



    与普通光学显微镜比，偏光显微镜除增加了两个附件----起偏镜和检偏镜外，尚要求载物台沿显微镜的机械中心在水平面内可作360度旋转。为读出角度变化，载物台上标有角度数值。不过，我们常见的反光显微镜载物台无法进行转动，只能算作是简易偏光显微镜。



    ⑵偏光装置的调整



    还是以完备的装置为例说明，偏光装置使用前需经起偏镜位置，检偏镜位置和载物台中心位置的调整。调整要点如下：



    ①起偏镜位置的调整



    起偏镜装在入射光路中可转动的圆框内，借手柄在一定角度内转动。调整目的是使入射光的偏振面呈水平。这样就可保证从垂直照明器反射进入物镜的光线强度最大；并能保证经过垂直照明器反射的光通过物镜到达试样表面仍为线偏光。



    调整方法：可用经磨光抛光未经侵蚀的各相同性金属试样（如不锈钢样）来进行。将试样放在载物台上，插入起偏镜（不装检偏镜）从目镜上观察聚焦后试样磨面上反射的光强。转动起偏镜，强度发生微弱的明暗变化，反射光最强时就是正确的起偏镜位置。



    ②检偏镜位置的调整



    起偏镜置于正确位置后，插入检偏镜，检偏镜可在90度范围内调整。转动检偏镜，从目镜中观察到最暗的消光现象时，就是起偏镜与检偏镜为正交位置；观察到光强最大时，就是起偏镜与检偏镜呈平行的位置。



    ③校正载物台中心位置



    载物台中心位置应与光学系统主轴重合。因为工作中常常需要观察目的物在360度范围内光强度变化的规律，为保证观察目标在转动载物台时不离开视域，必须做好中心位置的校正，校正靠装在载物台上的调整螺丝进行。



反射式偏振光显微镜在金相分析中的应用：



    在偏振光下研究金相组织，一般只需抛光而不需侵蚀便可获得清晰，真实的组织。下面列举其应用：



    ⑴组织与晶粒的显示



    各向异性的多晶体，其晶粒在正交偏振光下可看到不同亮度。亮度不同表征晶粒位向的差别。具有相同亮度的两个晶粒，有相同的位向。



    ⑵多相合金的相分析



    两相合金中一相为各向同性，另一相为各向异性，极易由偏振光鉴别。



    两相均为各向同性。经适当的化学侵蚀后，使一相被侵蚀后具有光学各向异性，而对另一相不发生侵蚀作用。



    ⑶非金属夹杂物鉴别



    在正交偏振光下透明加杂物将有不同的反射规律。



    ①各向同性不透明夹杂物反射光仍为线偏振光。正交偏振光下呈黑暗一片，转动载物台一周无明暗变化。如FeO夹杂即属此类。



    ②各向异性不透明夹杂物在线偏振光照射下将发生振动面的旋转，使反射偏振光检偏镜改变正交位置，部分光线可通过检偏镜。转动载物台一周观察到四次明亮，四次消光。如钢中FeS夹杂可观察到这一现象。



    ③各向同性透明夹杂物在正交偏振光下可观察到与暗视场相同的颜色（体色）。如MnO，具有各向同性，正交偏振光下与暗场下观察到相同的颜色—绿色。



    ④各向异性透明夹杂物在正交偏振光下可观察到包括体色和表色组成的色彩。如钛铁矿（FeO²TiO2），三角晶系，各向异性，暗场下薄层时透明，呈玫瑰色或褐色等。偏光下呈闪耀明亮的玫瑰色。



    ⑤透明球形夹杂物除可显示透明度及色彩外，还可看到黑十字效应及等色环。如球状玻璃质的SiO2夹杂。



    ⑷范性变形，择优取向及晶粒位向的确定



    如果多晶体金属受外界条件的影响，晶粒以一定位向排列起来，例如范性变形后，或范性变形再结晶后晶粒的择优取向（即变形织构或再结晶织构），由于多晶体位向的一致排列，在同一金属磨面上将有一致的光轴位向，因此，正交偏振光下整个视阈内明暗程度应趋于一致，近于单晶体的偏振效果。或整个视阈明亮，或整个视阈黑暗。（偏光显微镜在金相分析中的应用不仅限于此，但目前应用最广泛的还是金属材料内夹杂物的研究。）

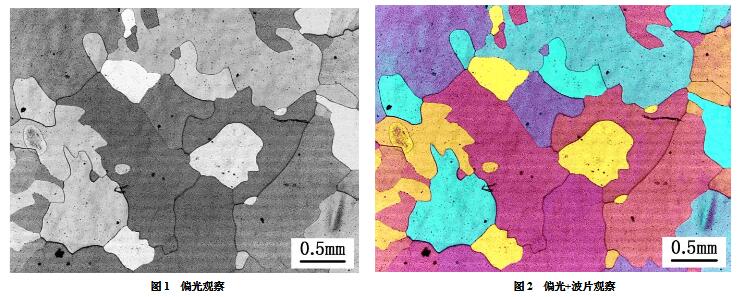

    变形铝合金、铸造铝合金在检验金相组织时用通常的混合酸（Keller′s试剂）很难显露晶粒边界，同时，在明场条件下观察，组织衬度也不好。通常可以借助深腐蚀或阳极复膜后，在偏振光条件下观察，可以很好地分辨组织、提高衬度。



    其中，阳极复膜是效果最佳的手段。阳极复膜即是电解阳极化处理，是研究各向同性金属晶粒大小的一个重要方法，是利用氧化膜的各向异性而可以在偏振光下研究各向同性金属。因此，凡是金属的氧化物或硫化物属于非立方晶系的，都可以利用这一方法[1]。铝的氧化物属于六方晶系，常采用电解阳极化处理来观察组织的晶粒度大小。





    特别需要说明一点的是：在实际观察操作时，有一点需要特别注意，即，采用数码相机采集图像时，在使用波片的情况下，复膜后的图像色彩的丰富、明艳程度，必须以显示器上观察到的实际采集效果为准，不可仅仅在显微镜目镜中观察、判断，切记！因为，最终图片的情况还与感光元件CCD靶面的白平衡、感光敏感性有关。
